别揉我奶头啊视频网站,久久精品无码一区,免费国产VA在线观看,在线能看的黄色网站,黄色欧美久久,av无码岛国免费动作片,日韩精品一区二区三区四区高清视频,白丝自慰1区,999精品无码专区,h动漫无遮挡成本人h视频,在线无码免费视频网址,1024精品国产,大学生高潮流白浆在线观看,成熟女人牲交片20分钟,别揉我奶头啊视频网站,csgo暴躁妹妹免费观看电视剧

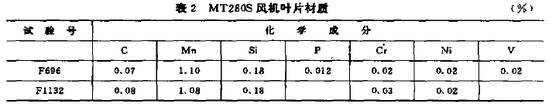

窯頭高溫風(fēng)機(jī)葉片材質(zhì)應(yīng)能滿足高溫強(qiáng)度、剛度和較好的耐磨性、良好的焊接性能等綜合要求。其中MT280S高溫風(fēng)機(jī)葉片材質(zhì)如下表：

  如表該材質(zhì)含碳量較低，含錳量較高，其它成分與普通材質(zhì)相當(dāng)。生產(chǎn)表面，這種材質(zhì)不太適應(yīng)窯頭高溫風(fēng)機(jī)高粉塵的要求。通過曾試用16Mn鋼代替，仍不夠理想。

  經(jīng)比較現(xiàn)采用奧氏體不銹鋼1Cr18Ni9Ti，其強(qiáng)度、硬度較高。由于該材質(zhì)鉻的含量較高，在使用鉻鎢為主體的焊條堆焊耐磨層時，不會因稀釋而降低堆焊層硬度。另外，鋼中含有穩(wěn)定化元素Ti，焊接時可提高母材和焊縫抗晶間腐蝕能力。它的缺點(diǎn)是導(dǎo)熱系數(shù)小，焊接時局部加熱可能使焊接接頭溫度分布不均勻，加上它的膨脹系數(shù)又大，這就使焊接部位產(chǎn)生較大的應(yīng)力，增大發(fā)生熱裂紋的可能性。而焊接時隨和Cr的貧化也會使焊縫有產(chǎn)生晶間腐蝕的可能。盡管如此，它仍然是高溫風(fēng)機(jī)比較適合的選用材料。

  使用實踐表明，高溫風(fēng)機(jī)的使用壽命至少是16Mn鋼的兩倍。
